Editor de redes - Opciones de diseño y enrutamiento
Diseño

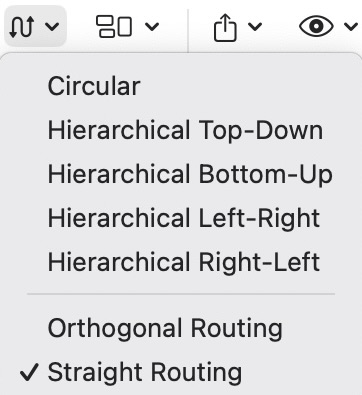

Abra el menú desplegable del botón Diseño de la barra de herramientas. Tiene las siguientes opciones:
Circular: La disposición circular coloca los nodos en un círculo, eligiendo cuidadosamente el orden de los nodos alrededor del círculo para reducir los cruces y colocar los nodos adyacentes cerca unos de otros. Enfatiza las estructuras de grupo y de árbol dentro de un rede. Crea particiones de nodos analizando la estructura de conectividad de la rede y organiza las particiones como círculos separados. Los círculos se organizan en forma de árbol radial. Este algoritmo se adapta bastante bien al análisis de redes sociales.
Jerárquico: El estilo de diseño jerárquico pretende resaltar la dirección o flujo principal dentro de un grafo dirigido. Los nodos de un grafo se colocan en capas ordenadas jerárquicamente de forma que la (mayoría de) las aristas del grafo muestren la misma orientación general, por ejemplo, de arriba abajo. Además, el orden de los nodos dentro de cada capa se elige de forma que el número de cruces de aristas sea pequeño.
-
De arriba abajo: prefiere colocar los nodos de arriba abajo a lo largo de los vínculos dirigidos.
-
De abajo arriba: Prefiere colocar los nodos de abajo a arriba a lo largo de los vínculos dirigidos.
-
Izquierda-Derecha: Prefiere colocar los nodos de izquierda a derecha a lo largo de los vínculos dirigidos.
-
Derecha-Izquierda: prefiere colocar los nodos de derecha a izquierda a lo largo de los vínculos dirigidos.
Rutas
Ruta ortogonal: Se trata de un algoritmo de diseño versátil y potente que permite trazar las aristas de un diagrama utilizando solo segmentos de línea verticales y horizontales. Las posiciones de los nodos del diagrama permanecerán fijas. Por lo general, las aristas enrutadas no cortarán ningún nodo ni se superpondrán a otras aristas.
Enrutamiento recto: Dibuja los vínculos entre nodos como líneas rectas sin tener en cuenta el cruce de nodos y aristas.
No se guarda el trazado de la ruta. Si cierras la rede y la vuelves a abrir, el trazado se pierde y tienes que volver a seleccionar una opción de trazado. Si estás satisfecho con el trazado y quieres conservar la red tal como está, tienes que
Organice
Cuando construyas tu rede y organices los nodos, las siguientes opciones te ayudarán a alinear los nodos seleccionados:
- Alinear a la izquierda
- Centro Align
- Alinear a la derecha
- Alinear la parte superior
- Alinear el centro
- Alinear abajo
- Distribuir horizontalmente
- Distribuir verticalmente
- Traer el nodo al frente
- Enviar nodo al fondo
- Restablecer tamaños de nodo
