Procedimientos básicos de redes
Existen dos métodos para crear redes. El primero crea una red vacía y luego se van agregando entidades de forma secuencial. El otro método crea una red a partir de una entidad seleccionada y sus vecinos.
Crear una nueva red

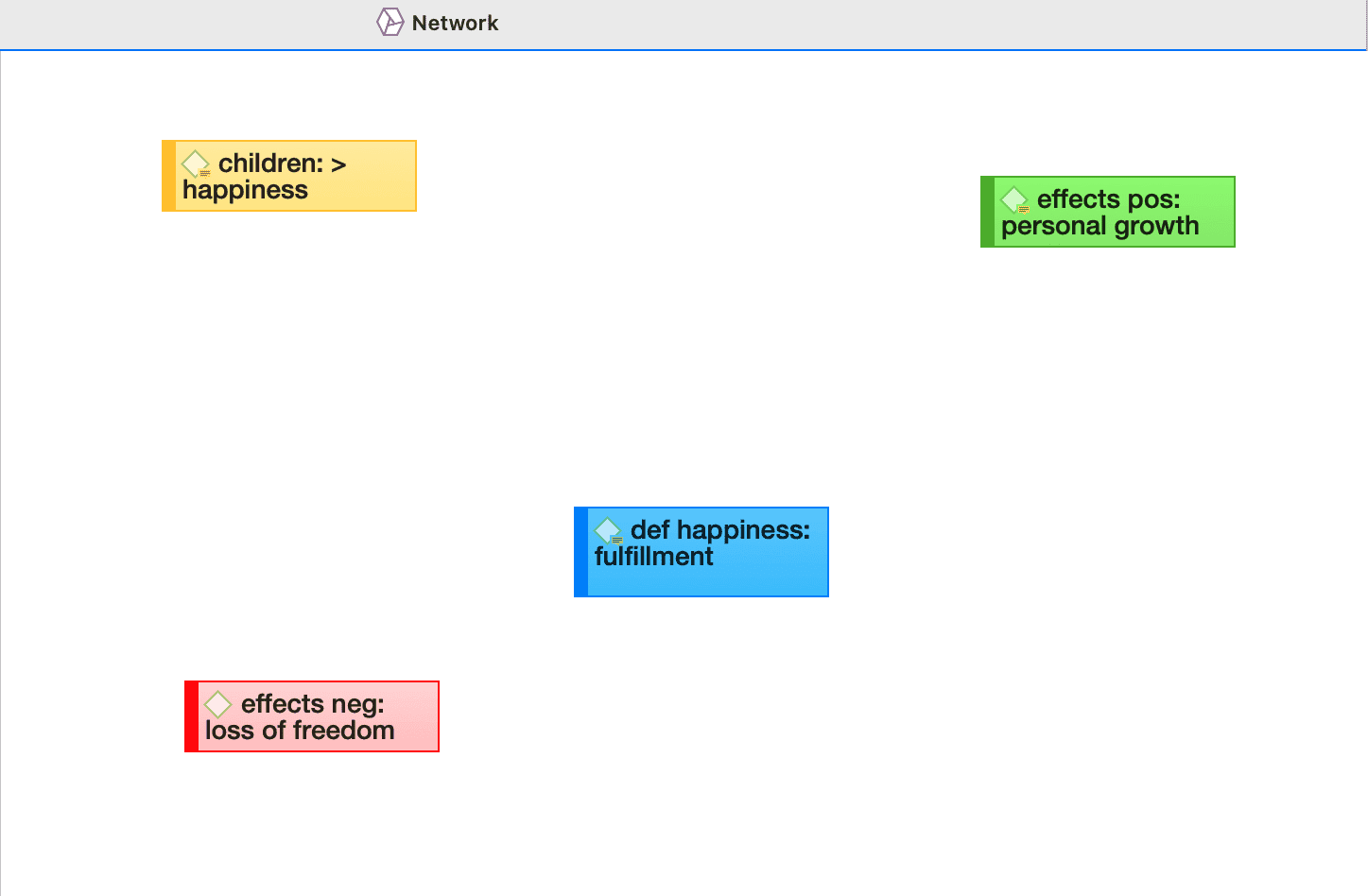

Abra el menú desplegable de Redes en la barra de herramientas y seleccione Nueva red. La red se abre de inmediato en el espacio principal. Se recomienda cambiar el nombre predeterminado en el inspector.

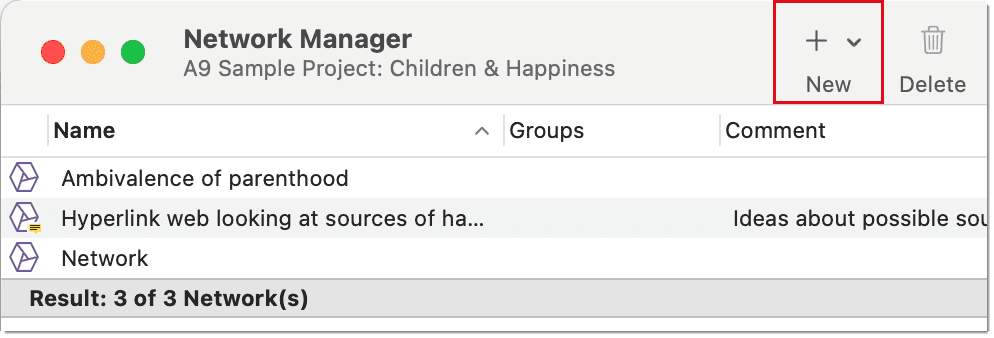

Otra opción es abrir el Administrador de redes y crear una nueva red allí haciendo clic en el botón de más.
Agregar nodos a una red
Puede agregar nodos mediante el botón Agregar nodos en la barra de herramientas, o mediante arrastrar y soltar.
Agregar nodos usando la lista de selección

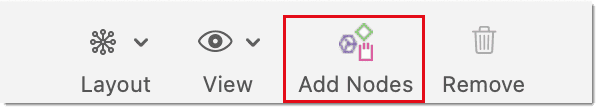

Haga clic en el botón Agregar nodos en la barra de herramientas.
Agregar nodos usando la lista de selección
Haga clic en el botón Agregar nodos en la barra de herramientas.
Esto abre una lista de selección anclada en el lado izquierdo de la red. En la parte inferior de la lista de selección se muestran los comentarios de una entidad. Use los campos de búsqueda para encontrar entidades más rápido.

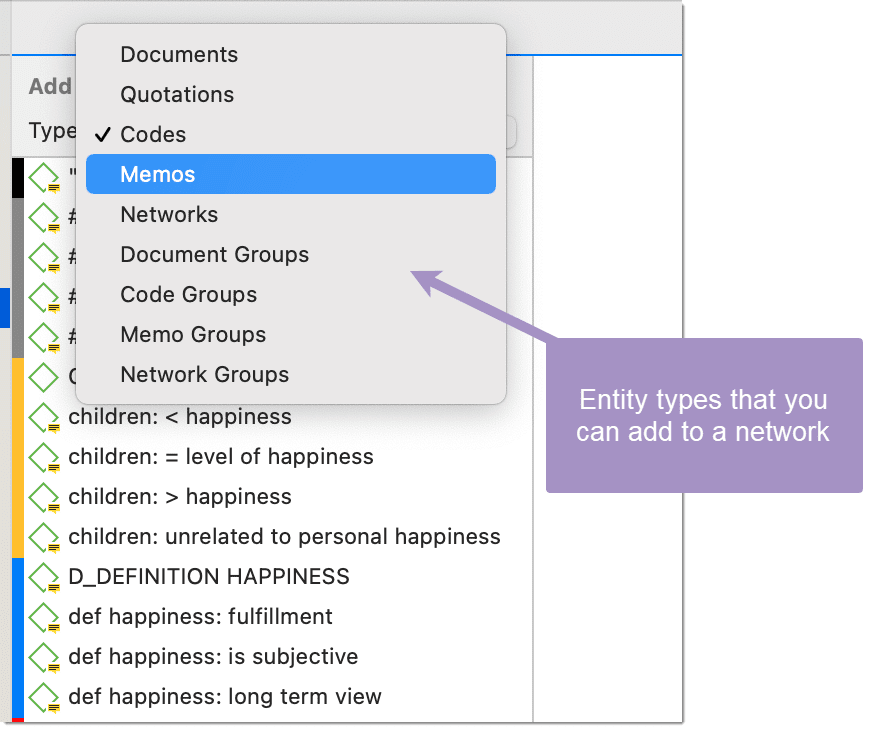

Seleccione el tipo de entidad y luego las entidades que desea agregar a la red. Haga doble clic para agregar la entidad a una red; o arrastre y suelte las entidades seleccionadas en la red; o haga clic en el botón Agregar.
Agregar nodos mediante arrastrar y soltar
Puede agregar nodos arrastrando entidades al editor de redes desde los administradores de entidades, los administradores de grupos, el margen, el explorador de proyectos o cualquiera de los navegadores.
Abra una red y colóquela, por ejemplo, junto al Explorador de proyectos.
Seleccione los nodos que desea importar a la red y arrástrelos y suéltelos en el editor.
Seleccionar nodos
Seleccionar nodos es un primer paso importante para todas las operaciones posteriores dirigidas a entidades individuales dentro de una red.

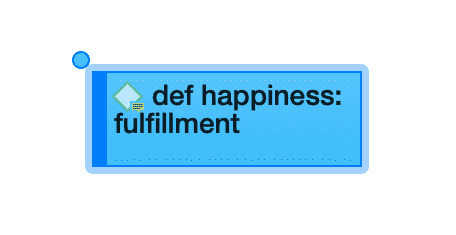

Seleccionar un único nodo
Mueva el puntero del ratón sobre el nodo y haga clic izquierdo.
Todos los nodos seleccionados previamente se deseleccionan.
Seleccionar múltiples nodos
Método 1
Mantenga presionada la tecla cmd del teclado, mueva el puntero del ratón sobre el nodo y haga clic izquierdo. Repita esto para cada nodo que desee seleccionar.
Método 2 Este método es muy eficiente si los nodos que se desean seleccionar caben dentro de un rectángulo imaginario.
Mueva el puntero del ratón por encima y a la izquierda de uno de los nodos que desea seleccionar. Mantenga presionado el botón izquierdo del ratón y arrastre el puntero hacia abajo y a la derecha para cubrir con el marco de selección todos los nodos que desea seleccionar. Suelte el botón del ratón.
