Visualización de la tabla de co-ocurrencias de códigos

ATLAS.ti puede presentar sus co-ocurrencias de múltiples maneras, desde una vista de tabla hasta el dinámico grafo dirigido por fuerzas. Aunque todas estas opciones de visualización presentan los mismos datos, son más adecuadas para diferentes tareas de análisis y exploración, y por supuesto también pueden utilizarse para ilustrar los hallazgos. Además, no son simples imágenes decorativas, sino que son completamente interactivas.

Le invitamos a explorar los diferentes modos de vista y a cambiar entre ellos con frecuencia. Distintos aspectos de sus datos pueden destacarse según la visualización elegida.

Es posible cambiar los modos de vista en la barra de herramientas de la parte superior. Diferentes visualizaciones son más adecuadas para distintas tareas de análisis, así que pruébelas.

Tabla

La tabla con filas y columnas nos resulta tan familiar que casi no la consideramos una visualización. Es una forma muy fácil de comprender y clara para presentar los datos, aunque quizás un poco austera. La vista de tabla es la única que puede mostrar el coeficiente y sumar todas las co-ocurrencias para cada código. Puede exportar la tabla como hoja de cálculo de Excel.

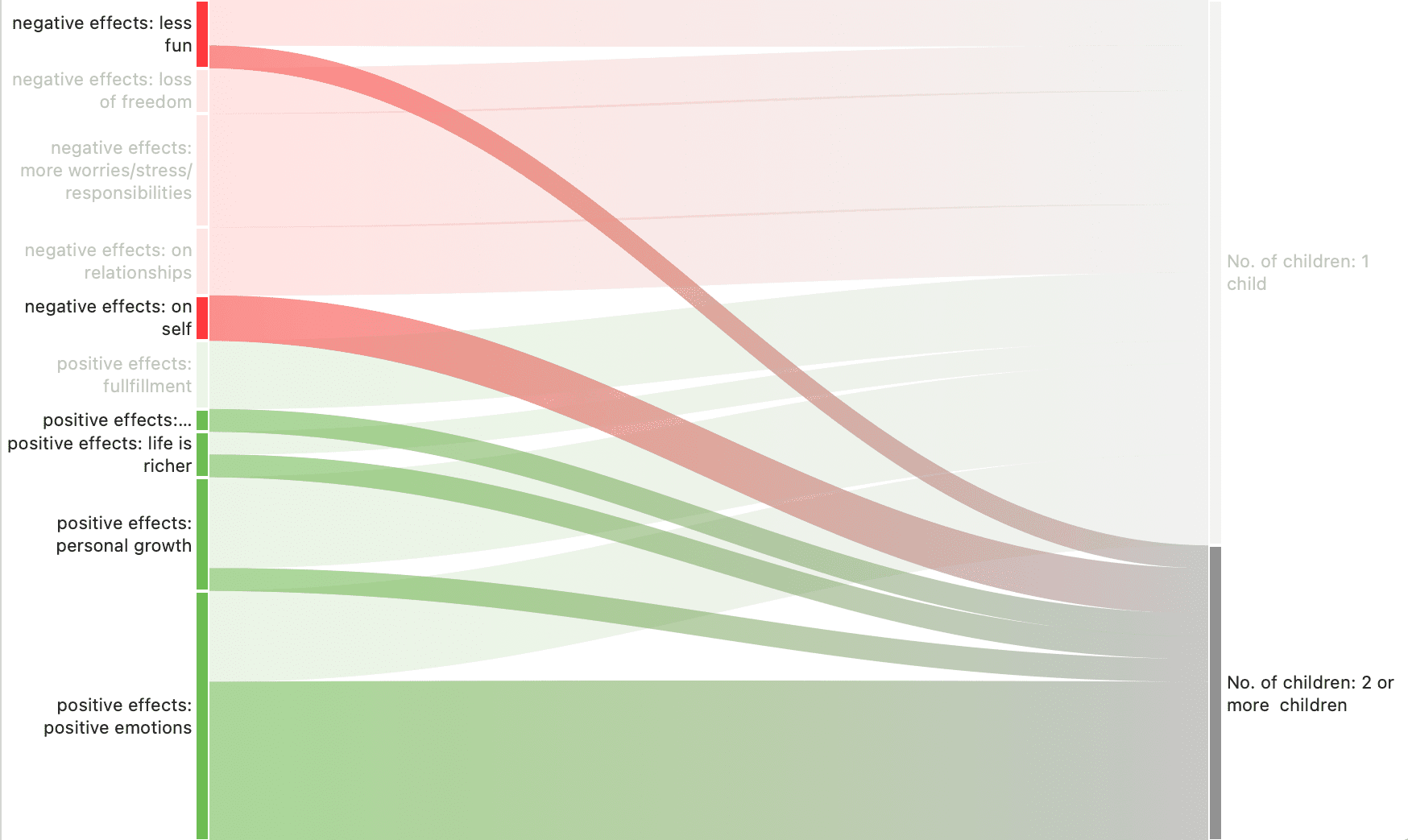

Diagrama de Sankey

Los diagramas de Sankey reciben su nombre del capitán irlandés Matthew Henry Phineas Riall Sankey, quien utilizó este tipo de diagrama en 1898 en una figura clásica que mostraba la eficiencia energética de una máquina de vapor. Hoy en día, los diagramas de Sankey se usan para presentar flujos de datos y conexiones entre datos en diversas disciplinas. El diagrama de Sankey puede exportarse como imagen.

Las entidades de filas y columnas de la tabla se representan en el modelo de Sankey como nodos y aristas, mostrando la intensidad de la co-ocurrencia entre los pares de nodos. En la tabla de co-ocurrencias de códigos, los pares conectados son códigos tanto para las filas como para las columnas.

Arista: Para cada celda de la tabla que contiene un valor, se muestra una arista entre los nodos del diagrama. El grosor de las aristas refleja los valores de las celdas de la tabla. Las celdas con valor 0 no se muestran en la vista de Sankey.

Diseño

El diagrama de Sankey, de manera similar al editor de redes, aplica un diseño para sus nodos y, en consecuencia, para las aristas que conectan los nodos, con el fin de crear una visualización fácil de comprender. Este diseño básico coloca las entidades seleccionadas (nodos en terminología Sankey) en «capas» verticales, con las entidades de filas a la izquierda y las entidades de columnas a la derecha. Si los nodos tienen vínculos tanto entrantes como salientes en el conjunto de nodos visible actualmente, se colocarán en carriles o capas intermedias.

Interactividad

• Para mostrar las citas responsables de la co-ocurrencia de dos entidades, haga clic en la arista de conexión. Esto tiene el mismo efecto que hacer clic en una celda de la tabla. Las citas se muestran en el Lector de citas a la derecha.

• Si pasa el cursor sobre una arista, verá el número que también se muestra en la celda de la tabla, es decir, el número de veces que el par de códigos co-ocurre.

• Para facilitar la identificación del vínculo correcto, al mover el ratón se resaltan las aristas sobre las que se pasa el cursor. Tras seleccionar una arista, las aristas no seleccionadas se atenúan para aumentar aún más la visibilidad de la arista considerada.

• Al seleccionar un nodo, se resalta dicho nodo junto con todas sus aristas entrantes y salientes. Esto facilita identificar las áreas de conectividad.

Eliminación de aristas

Además de las opciones de Quitar de la vista, el menú contextual ofrece otras opciones, como por ejemplo cambiar el color del código.

Lo mismo puede conseguirse modificando las listas de selección, pero esto es un poco más «pesado» y puede no resultar claro qué entidades hay que deseleccionar.

Gráfico de barras

Tan pronto como crea una tabla de co-ocurrencias, aparece un gráfico de barras en el área debajo de la tabla.

Para la visualización como gráfico de barras, a menudo es preferible cambiar los colores de los códigos. También puede querer intercambiar las filas y las columnas. Esta opción se encuentra en la cinta de la tabla de co-ocurrencias de códigos.

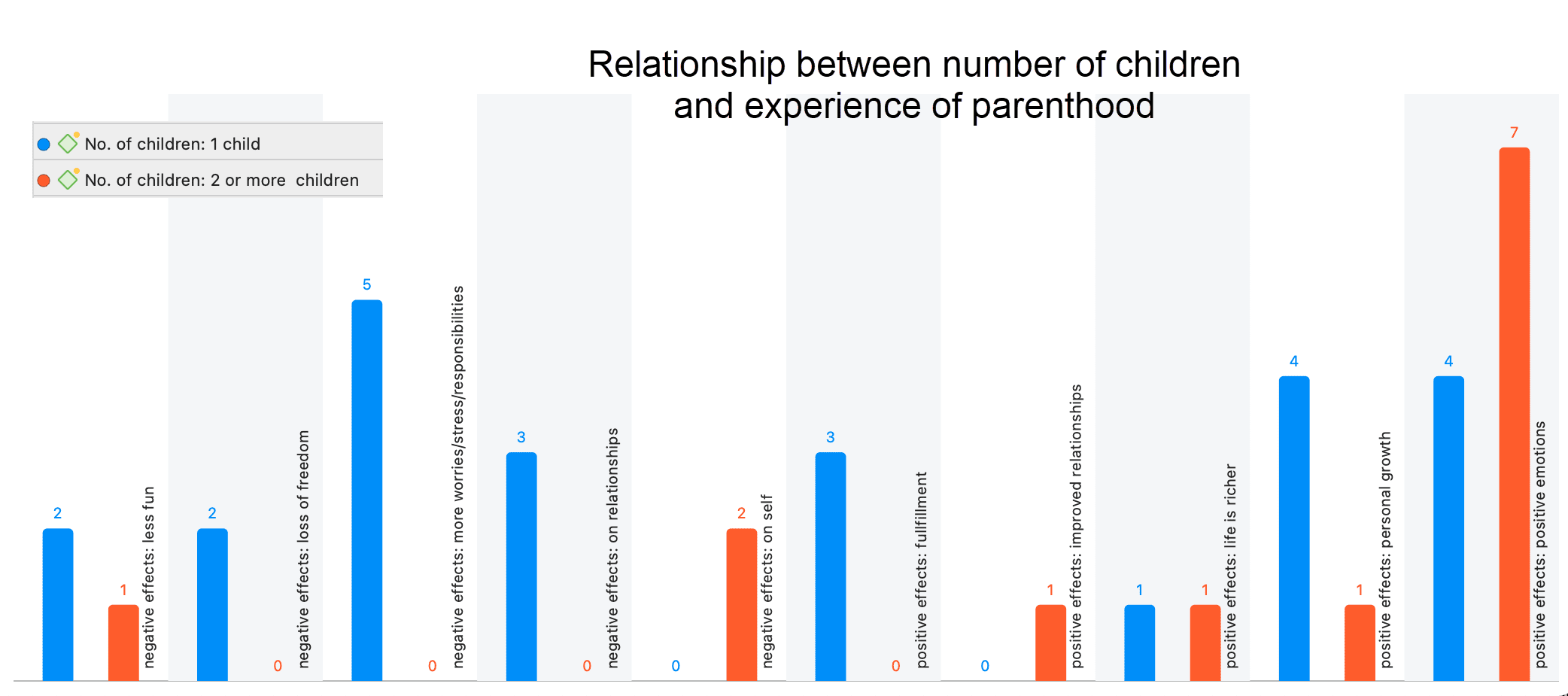

Para crear la tabla a continuación, se cambiaron los colores de los dos subcódigos «1 hijo» y «2 o más» a naranja y azul. El resultado es, por supuesto, el mismo: para las personas con dos o más hijos, la tabla se desplaza significativamente hacia la derecha, hacia los códigos que registran las experiencias positivas. O dicho de otra manera, para las personas con un hijo, se reportan tanto experiencias positivas como negativas, con un énfasis algo mayor en las negativas.

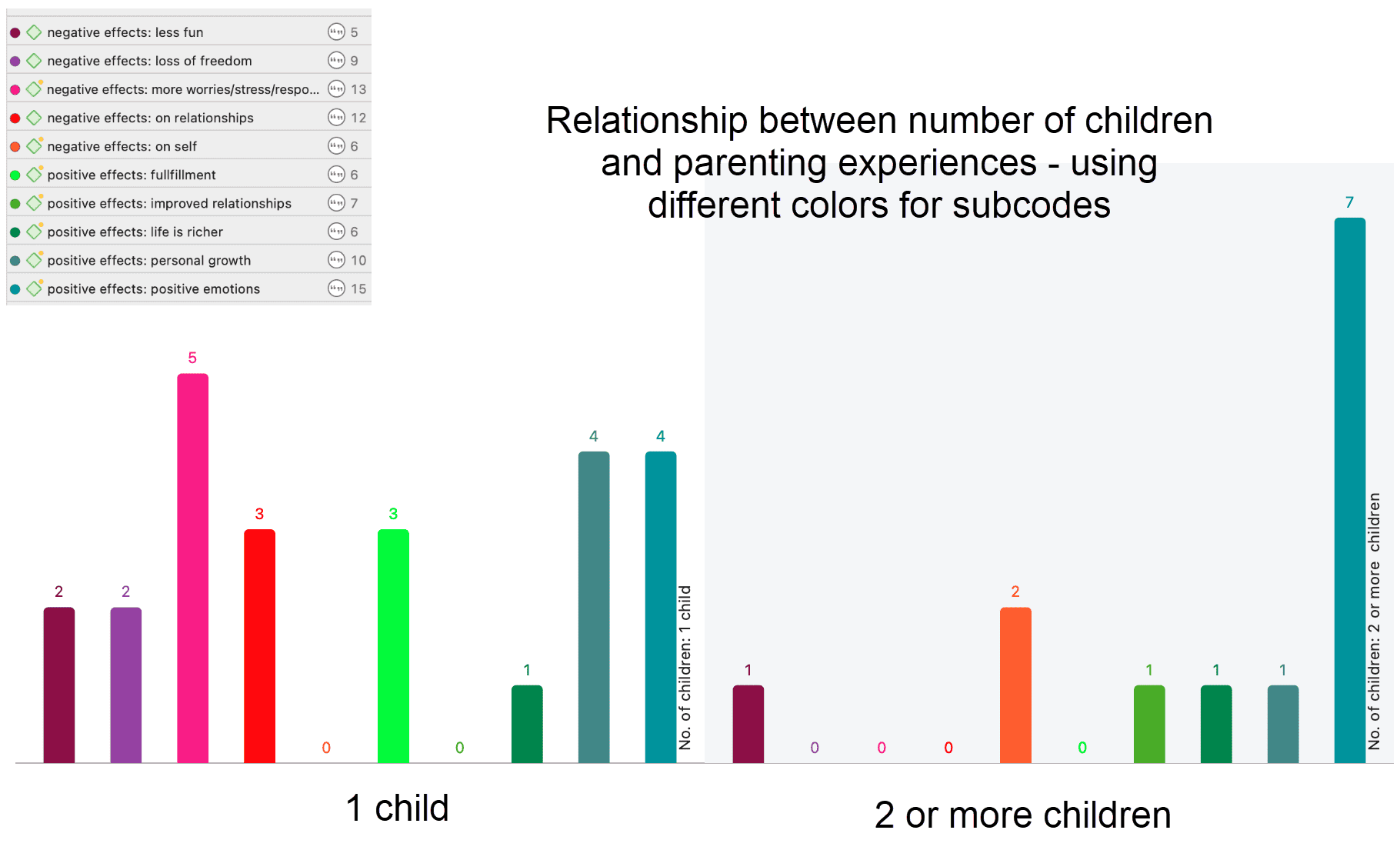

Si intercambiamos las filas y las columnas, de modo que el número de hijos quede en el eje x, obtenemos un gráfico más significativo si cambiamos los colores de los códigos para los subcódigos de efectos positivos y negativos. Los efectos negativos tienen colores que van del amarillo al rosa, y los colores para los efectos positivos van del verde al azul.
