Visualización de la tabla de códigos y documentos

Diagrama de Sankey

La visualización de datos es una excelente forma de simplificar la complejidad de la comprensión de las relaciones entre los datos. El diagrama de Sankey es una de esas potentes técnicas para visualizar la asociación de elementos de datos. Originalmente, los diagramas de Sankey recibieron su nombre del capitán irlandés Matthew Henry Phineas Riall Sankey, quien utilizó este tipo de diagrama en 1898 en una figura clásica que mostraba la eficiencia energética de una máquina de vapor. Hoy en día, los diagramas de Sankey se usan para presentar flujos de datos y conexiones entre datos en diversas disciplinas.

• Los diagramas de Sankey permiten mostrar procesos complejos visualmente, con énfasis en un aspecto o recurso concreto que se desea destacar.

• Ofrecen el beneficio adicional de admitir múltiples niveles de visualización. Los espectadores pueden obtener una vista general, ver detalles específicos o generar vistas interactivas.

• Los diagramas de Sankey hacen que los factores dominantes destaquen, y ayudan a ver las magnitudes relativas y/o las áreas con las mayores contribuciones.

En ATLAS.ti, el diagrama de Sankey complementa la tabla de co-ocurrencias de códigos. Tan pronto como se crea una tabla, aparece debajo de ella un diagrama de Sankey que visualiza los datos.

Lecturas adicionales

• Cómo usar diagramas de Sankey para contar una historia con datos

• Visualización del recorrido del cliente con diagrama de Sankey

• Un diagrama de Sankey dice más que 1000 gráficos de tarta

• Qué, por qué y cómo de los diagramas de Sankey

• Uso eficaz del color en los diagramas de Sankey

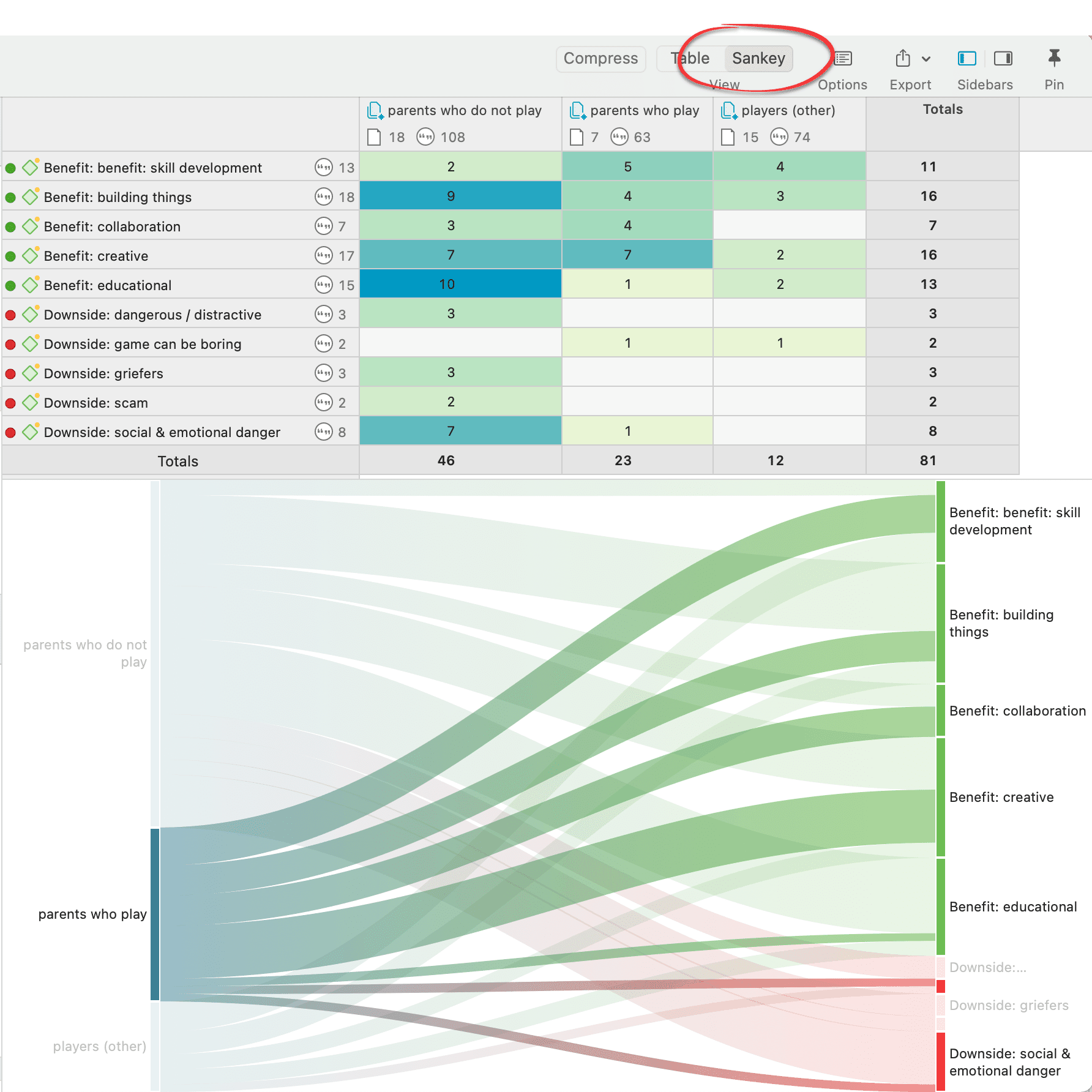

Tan pronto como crea la tabla de códigos y documentos, aparece un gráfico de barras en el área debajo de la tabla. Para ver un diagrama de Sankey en su lugar, haga clic en el botón Sankey en la barra de herramientas.

Las entidades de filas y columnas de la tabla se representan en el modelo de Sankey como nodos y aristas, mostrando la intensidad de la co-ocurrencia entre los pares de nodos. En la tabla de códigos y documentos, los pares conectados pueden estar formados por:

• códigos - documentos
• códigos - grupos de documentos
• grupos de códigos - documentos
• grupos de códigos - grupos de documentos

Arista: Para cada celda de la tabla que contiene un valor, se muestra una arista entre los nodos del diagrama. El grosor de las aristas refleja los valores de las celdas de la tabla. Las celdas con valor 0 no se muestran en la vista de Sankey.

Diseño

El diagrama de Sankey, de manera similar al editor de redes, aplica un diseño para sus nodos y, en consecuencia, para las aristas que conectan los nodos, con el fin de crear una visualización fácil de comprender. Este diseño básico coloca las entidades seleccionadas (nodos en terminología Sankey) en «capas» verticales, con las entidades de filas a la izquierda y las entidades de columnas a la derecha. Si los nodos tienen vínculos tanto entrantes como salientes en el conjunto de nodos visible actualmente, se colocarán en carriles o capas intermedias.

Interactividad

• Para mostrar las citas responsables de la co-ocurrencia de dos entidades, haga clic en la arista de conexión. Esto tiene el mismo efecto que hacer clic en una celda de la tabla. Las citas se muestran en el Lector de citas a la derecha.

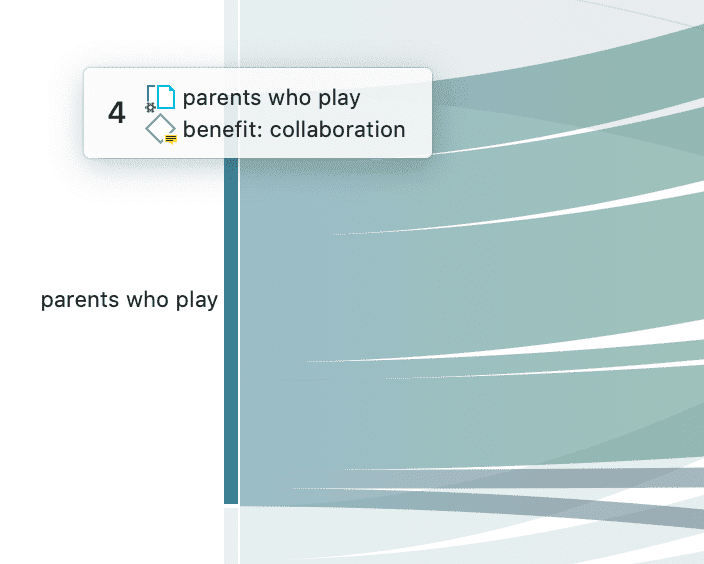

• Si pasa el cursor del ratón sobre una arista, se muestran los números que también aparecen en las celdas de la tabla. De forma predeterminada, estos son el número de codificaciones en el documento o grupo de documentos seleccionado.

• Para facilitar la identificación del vínculo correcto, al mover el ratón se resaltan las aristas sobre las que se pasa el cursor. Tras seleccionar una arista, las aristas no seleccionadas se atenúan para aumentar aún más la visibilidad de la arista considerada.

• Al seleccionar un nodo, se resalta dicho nodo junto con todas sus aristas entrantes y salientes. Esto facilita identificar las áreas de conectividad.

Eliminación de aristas

Además de las opciones de Quitar de la vista, el menú contextual ofrece otras opciones, como por ejemplo cambiar el color del código.

Lo mismo puede conseguirse modificando las listas de selección, pero esto es un poco más «pesado» y puede no resultar claro qué entidades hay que deseleccionar.

Gráfico de barras

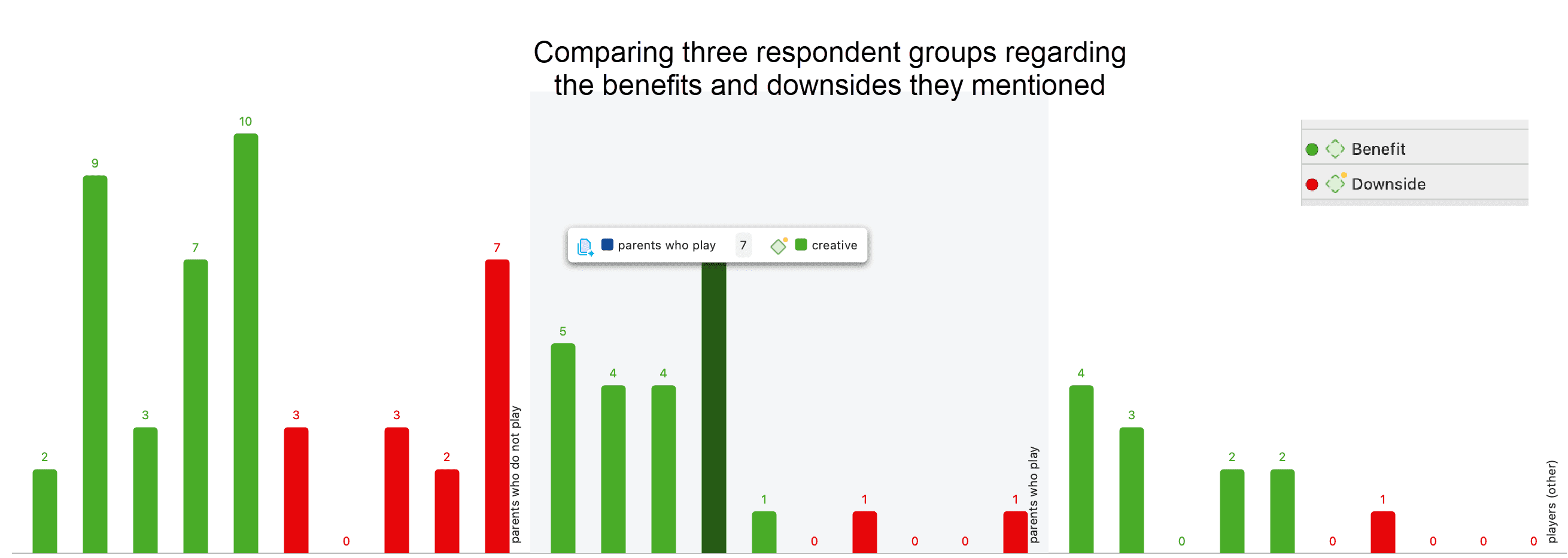

Tan pronto como crea una tabla de códigos y documentos, aparece un gráfico de barras en el área debajo de la tabla.

Si pasa el cursor sobre una barra, se muestra el par código (grupo de códigos) - documento (grupo de documentos).

Para la visualización como gráfico de barras, a menudo es preferible cambiar los colores de los códigos. También puede querer intercambiar las filas y las columnas. Esta opción se encuentra en la cinta de la tabla de códigos y documentos.

.

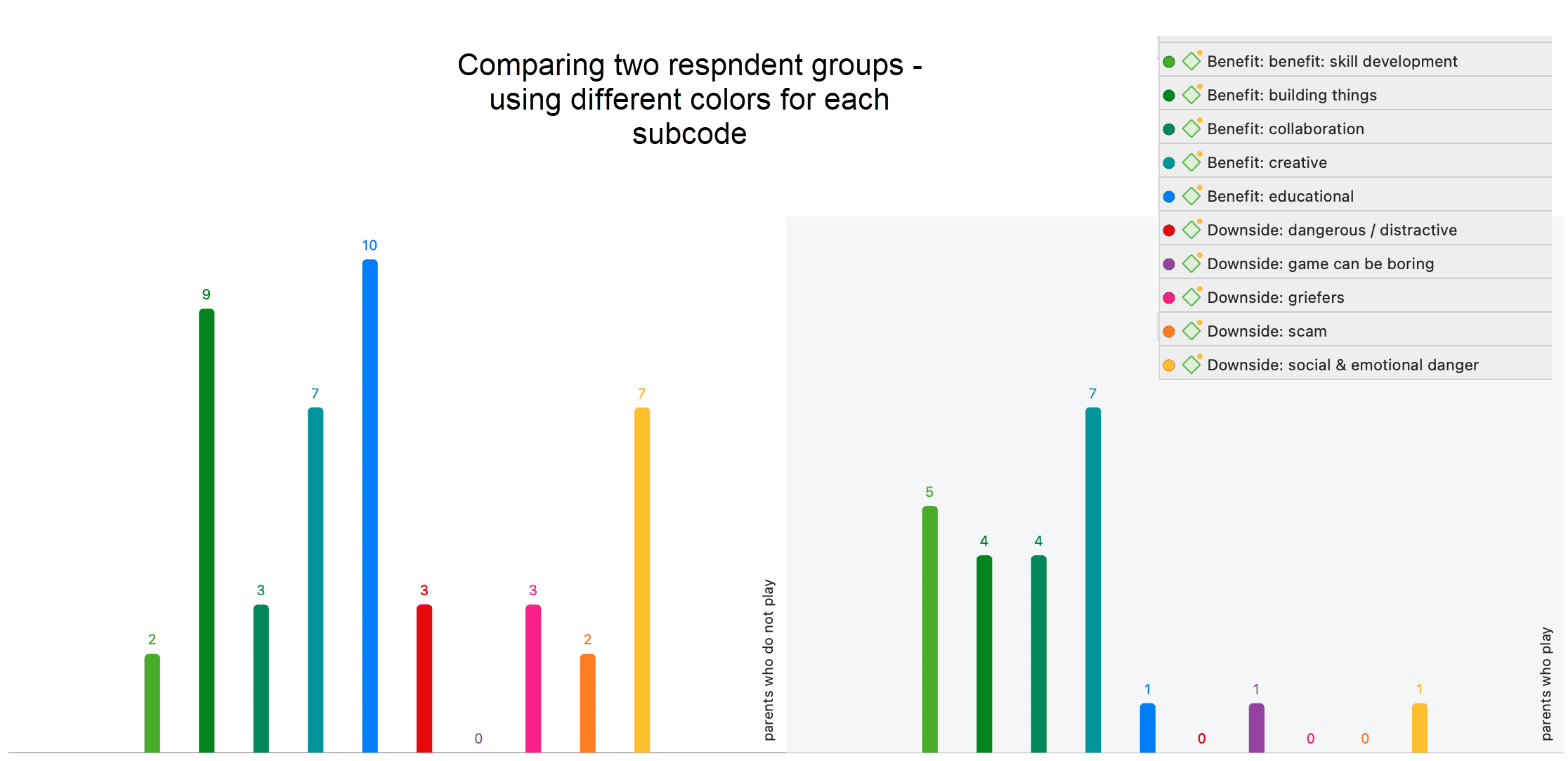

La tabla a continuación muestra la misma comparación que la anterior, pero esta vez se asignó un color diferente a cada subcódigo. Los subcódigos de beneficios van del verde al azul; los subcódigos de aspectos negativos van del rojo al amarillo.

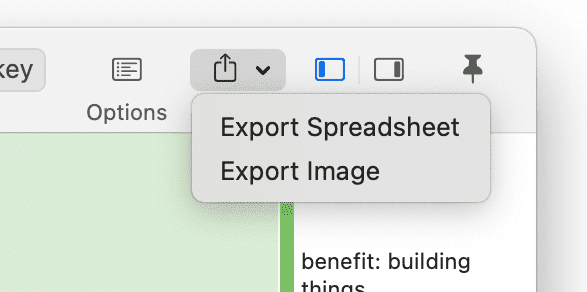

Exportar como imagen
