Relaciones
ATLAS.ti permite establecer vínculos con nombre para expresar con mayor claridad la naturaleza de las relaciones entre conceptos. Con vínculos con nombre, es posible expresar una frase como "una pierna rota causa dolor" mediante dos nodos (el nodo de origen "pierna rota" y el nodo de destino "dolor") conectados con un vínculo con nombre ("causa" o "es-causa-de").

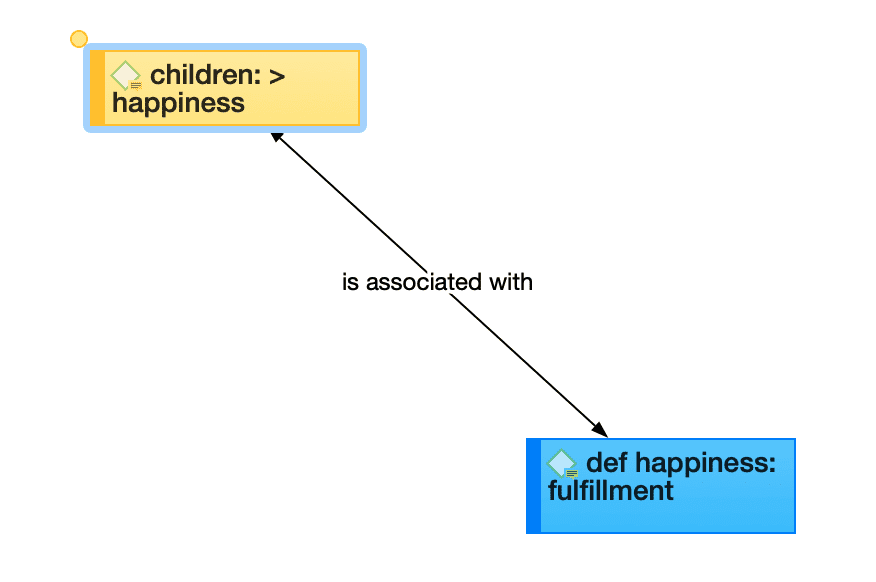

El nombre de un vínculo se muestra en el editor de redes como una etiqueta adjunta al vínculo, a mitad de camino entre los dos nodos conectados.
En ATLAS.ti se dispone de seis relaciones preestablecidas. Estas relaciones estándar pueden sustituirse, modificarse o complementarse con relaciones definidas por el usuario.
Vínculo vs. relación
Es importante comprender la diferencia entre una relación (o tipo de vínculo) y el vínculo en sí: solo existe una relación "es parte de", pero potencialmente muchos vínculos pueden usarla.

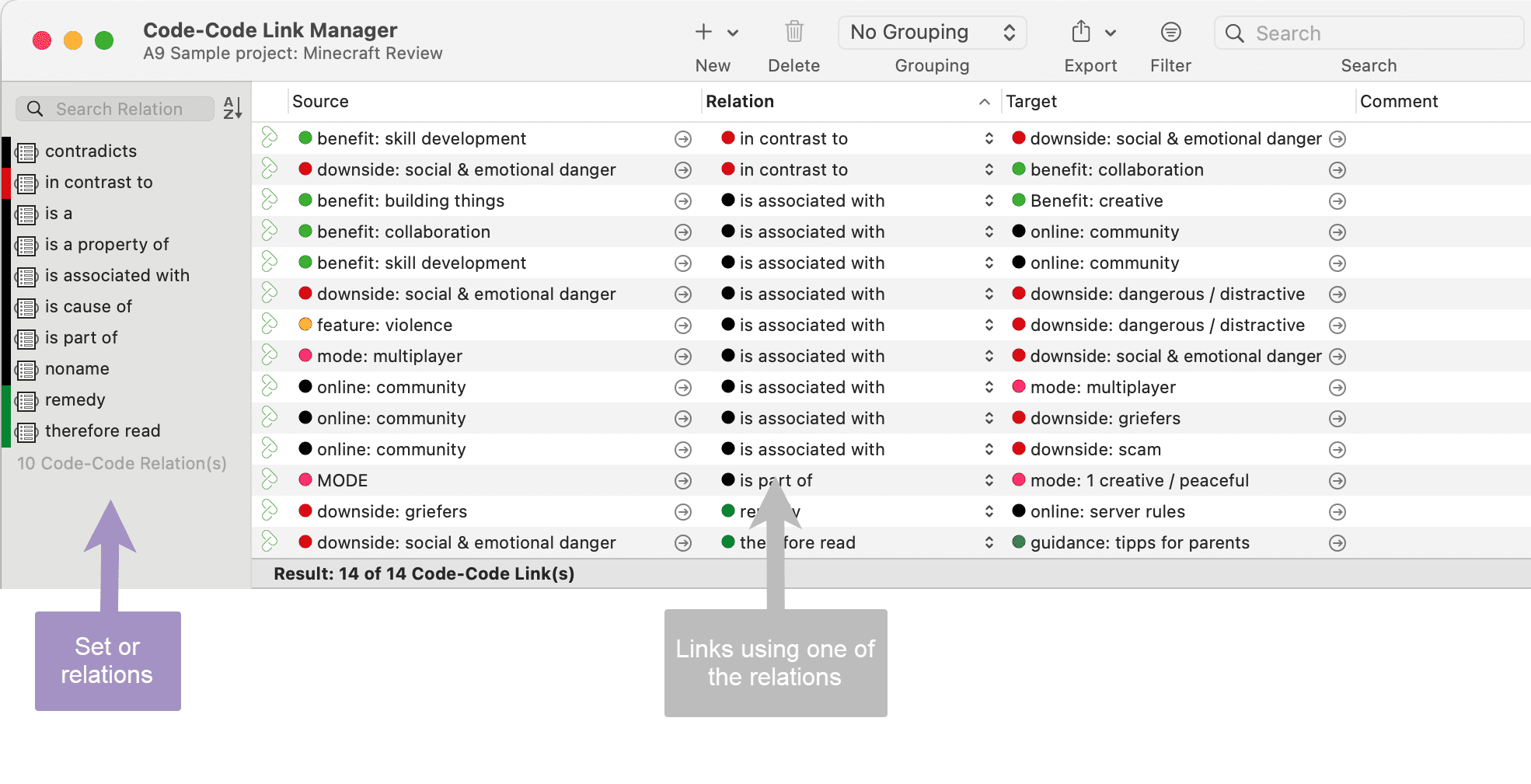

Si se observa el Administrador de vínculos código-código que se muestra a continuación, es fácil ver cómo funciona:
Otra forma de entender los vínculos y las relaciones es considerar los vínculos como instancias de relaciones. Los vínculos se rigen por las características de las relaciones, que definen sus estilos. Si se cambia una característica de una relación (por ejemplo, el grosor de línea, el color o el símbolo), estos cambios se propagan a todos los vínculos que la utilizan.
Relaciones predeterminadas de ATLAS.ti
Las relaciones predeterminadas que incluye el software se enumeran en la tabla siguiente. C1 y C2 son los nodos de origen y de destino, respectivamente.
| Nombre de la relación | nombre corto | nombre simbólico | grosor | color | propiedad |
|---|---|---|---|---|---|
| is associated with | R | == | 1 | Negro | Simétrica |
| is part of | G | [] | 1 | Negro | Asimétrica |
| is cause of | N | => | 1 | Negro | Asimétrica |
| contradicts | A | <> | 1 | Negro | Simétrica |
| is a | Isa | 0 | 2 | Negro | Asimétrica |
| noname | 1 | Negro | Simétrica | ||
| is property of | P | *} | 1 | Negro |
Algunas de estas características afectan directamente a la visualización de los vínculos, mientras que otras afectan al procesamiento (por ejemplo, rutinas de búsqueda, disposición automática). Un vínculo entre conceptos se muestra en el editor de redes mediante una línea con la etiqueta de la relación. Se puede elegir entre tres etiquetas diferentes (nombre, nombre corto y nombre simbólico).
La propiedad de la relación afecta a la visualización de una relación. Todas las relaciones asimétricas se simbolizan en el editor de redes con una flecha que apunta hacia el código de destino. Las relaciones simétricas se muestran como una línea con dos flechas que apuntan hacia ambos extremos del vínculo.
Las siguientes propiedades son definibles por el usuario: las etiquetas, el grosor y el color de la línea que une dos nodos, la propiedad y la dirección de disposición preferida.
La dirección de disposición preferida afecta a la disposición de una red al abrir una red ad hoc.
Propiedades formales - algunas definiciones
Relación simétrica
Una relación R es simétrica si se cumple para todos los pares A y B relacionados mediante R que: A está relacionado con B si, y solo si, B está relacionado con A.
Ejemplos:
- A está casado con B (en la mayoría de los sistemas legales)
- A es hermano biológico completo de B
- A es un homófono de B
Ejemplos de AQC:
- predicar con el ejemplo está asociado con ser un modelo a seguir
- tener una visión clara está relacionado con orientación al rendimiento
- comunicarse bien está asociado con el empoderamiento
Relaciones asimétricas
Un grafo es asimétrico si:
- para cada arista, no existe una arista en la dirección contraria; entonces la relación es asimétrica
- no se permiten bucles en un dígrafo asimétrico
Si x tiene una relación R con y, pero y no tiene una relación R con x.
Ejemplos:
- Martín es hijo de Marilyn: si Martín es hijo de Marilyn, entonces Marilyn no puede ser hija de Martín.
Ejemplos de AQC:
Si se usa el mismo ejemplo anterior, pero en cambio se define la relación da como resultado como asimétrica, no se infiere que el buen tiempo esté necesariamente relacionado con el hecho de ser una persona feliz, ni que ser una persona feliz tenga algún efecto sobre el clima. Esto último ocurriría si se usara una relación simétrica.
Las relaciones en el siguiente ejemplo se definen como relaciones asimétricas: Un entorno favorable motiva el aprendizaje y el desarrollo, que da como resultado una mayor satisfacción laboral. Esto no implica que un entorno favorable dé como resultado una mayor satisfacción laboral.
