Editor de redes – Opciones de disposición y enrutamiento
Disposición

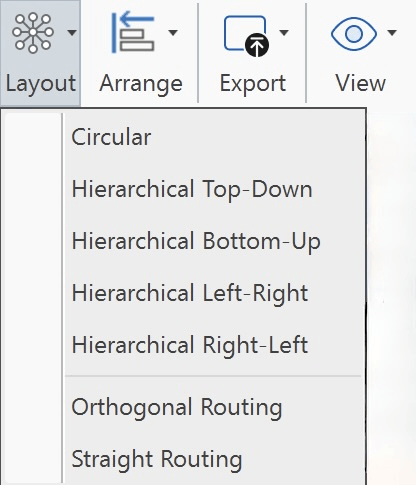

Puede seleccionar entre doce opciones de disposición automática. Los resultados del procedimiento de disposición automática son generalmente bastante utilizables y proporcionan un buen punto de partida para el ajuste manual posterior. Pueden combinarse con cuatro opciones de enrutamiento que se encargan de la colocación óptima de los vínculos.
Las opciones de disposición y enrutamiento están disponibles desde el Editor de redes a través de la pestaña principal Red. Al mover los nodos a diferentes posiciones, se puede modificar una disposición inicial creada por el procedimiento de disposición automática. Para posicionamiento preciso de nodos, use las opciones Cuadrícula y Mostrar guías al arrastrar en la pestaña Vista.
Circular: La disposición circular coloca los nodos en un círculo, eligiendo cuidadosamente el orden de los nodos alrededor del círculo para reducir los cruces y colocar los nodos adyacentes cerca entre sí. Enfatiza las estructuras de grupos y árboles dentro de una red. Crea particiones de nodos al analizar la estructura de conectividad de la red y organiza las particiones como círculos separados. Los propios círculos se organizan de manera similar a una disposición de árbol radial. Este algoritmo se adapta muy bien al análisis de redes sociales.
Jerárquica: El estilo de disposición jerárquica tiene como objetivo resaltar la dirección o flujo principal dentro de un grafo dirigido. Los nodos de un grafo se colocan en capas organizadas jerárquicamente de tal manera que la mayoría de las aristas del grafo muestran la misma orientación general, por ejemplo, de arriba hacia abajo. Además, el orden de los nodos dentro de cada capa se elige de manera que el número de cruces de aristas sea pequeño.
-
De arriba hacia abajo: Prefiere colocar los nodos hacia abajo, de arriba a abajo, siguiendo los vínculos dirigidos.
-
De abajo hacia arriba: Prefiere colocar los nodos hacia arriba, de abajo a arriba, siguiendo los vínculos dirigidos.
-
De izquierda a derecha: Prefiere colocar los nodos de izquierda a derecha siguiendo los vínculos dirigidos.
-
De derecha a izquierda: Prefiere colocar los nodos de derecha a izquierda siguiendo los vínculos dirigidos.
Enrutamiento
Enrutamiento ortogonal: Este es un algoritmo de disposición versátil y potente para enrutar las aristas de un diagrama usando únicamente segmentos de línea verticales y horizontales. Las posiciones de los nodos del diagrama permanecen fijas. Por lo general, las aristas enrutadas no cortarán ningún nodo ni se superpondrán a otras aristas.
Enrutamiento recto: Traza los vínculos entre nodos como líneas rectas sin considerar los cruces de nodos y aristas.
La disposición de enrutamiento no se guarda. Si cierra la red y la vuelve a abrir, el enrutamiento se pierde y debe seleccionar nuevamente una opción de enrutamiento. Si está satisfecho con la disposición y desea conservar la red tal como está, debe exportarla.
Organizar
Al construir la red y organizar los nodos, las siguientes opciones ayudan a alinear los nodos seleccionados:
- Izquierda
- Centro
- Derecha
- Arriba
- Centro (vertical)
- Abajo
- Distribuir horizontalmente
- Distribuir verticalmente
- Traer al frente
- Enviar al fondo
- Restablecer tamaños de nodos
