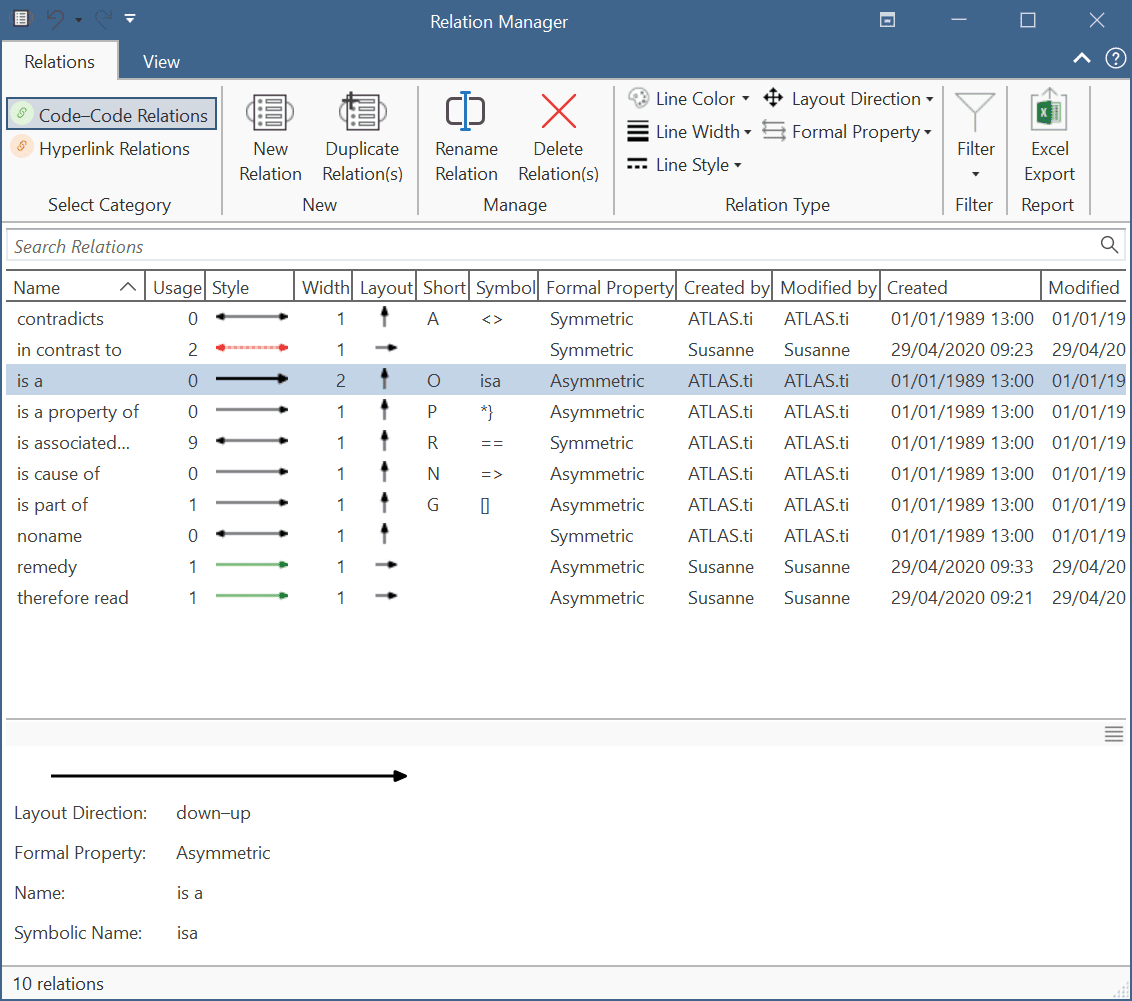

Administrador de relaciones

El administrador de relaciones se utiliza para revisar las propiedades de las relaciones existentes, para editar las relaciones existentes o para crear nuevas relaciones. Puede cambiar entre las relaciones para los vínculos entre códigos y las relaciones para los hipervínculos. Como la información de la columna y las opciones de la cinta son las mismas para ambas, a continuación solo encontrará una descripción. Para más información, consulte: Trabajar con redes.

Uso: Número de veces que se utiliza en el proyecto.

Estilo: Vista previa de la línea: dirección, color, ancho y propiedad (dirigida, no dirigida)

Diseño: Dirección automática de la disposición si se abre una red en una entidad.

Corto: Nombre corto como alternativa al nombre completo. Se pueden visualizar los nombres completos, los nombres cortos o el nombre simbólico de todas las relaciones de un grafo.

Símbolo: Nombre simbólico como alternativa al nombre completo. Se pueden visualizar los nombres completos, los nombres cortos o el nombre simbólico de todas las relaciones de un grafo.

Propiedad formal: Propiedad formal de una relación: simétrica o asimétrica. Véase Acerca de las relaciones.

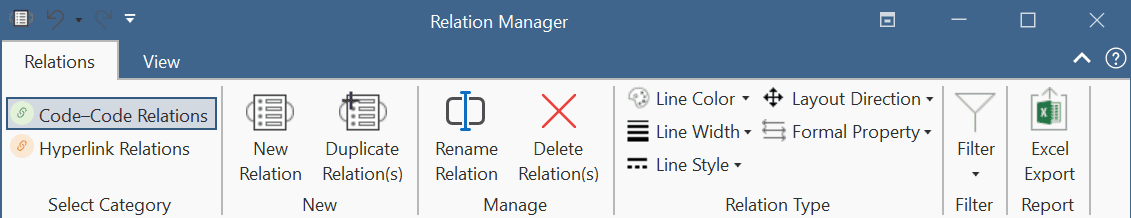

Cinta del administrador de relaciones

De izquierda a derecha:

Nueva relación: Seleccione esta opción para crear una nueva relación.

Duplicar relación(es): Duplica una relación, por ejemplo, si quieres crear una nueva relación basada en una relación ya existente con algunas modificaciones.

Renombrar relación: Seleccione una relación y renómbrela.

Eliminar relación o relaciones: Seleccione una o varias relaciones que desee eliminar.

Color de la línea: Seleccione el color de la línea.

Ancho de línea: Seleccione el ancho de la línea.

Estilo de la línea: Seleccione el estilo de línea (sólida o discontinua).

Dirección de diseño: Seleccione la dirección de diseño. Si abre una red ad-hoc, las direcciones de diseño se utilizan para posicionar los nodos en la red.

Propiedad formal: Seleccione la propiedad para la relación. Las opciones son: simétrica (no dirigida) y asimétrica (dirigida). Esto se explica con más detalle en la sección Acerca de la relación

Filtrar: Puede filtrar las relaciones en función de las siguientes opciones: creadas hoy, creadas esta semana, creadas por usted mismo o todas las relaciones que tienen un comentario. Otra opción es invertir el filtro.

Exportar a Excel: Puede exportar la información que ve en el administrador como tabla de Excel.

Pestaña Vista

Ya que esta pestaña es igual en todos los administradores, se detalla aquí Administrador de Entidades.
