Crear y modificar relaciones
Las relaciones definidas por el usuario están disponibles para los vínculos código-código y cita-cita. El resto de los vínculos no pueden nombrarse.
Las nuevas relaciones se crean en el Administrador de relaciones. Se puede definir el aspecto de una relación en términos de color, grosor y estilo de línea. Además, se puede seleccionar la dirección de disposición y la propiedad. La propiedad define si una relación es dirigida (transitiva, asimétrica) o no dirigida (simétrica). Consulte Acerca de las relaciones.
Crear nuevas relaciones

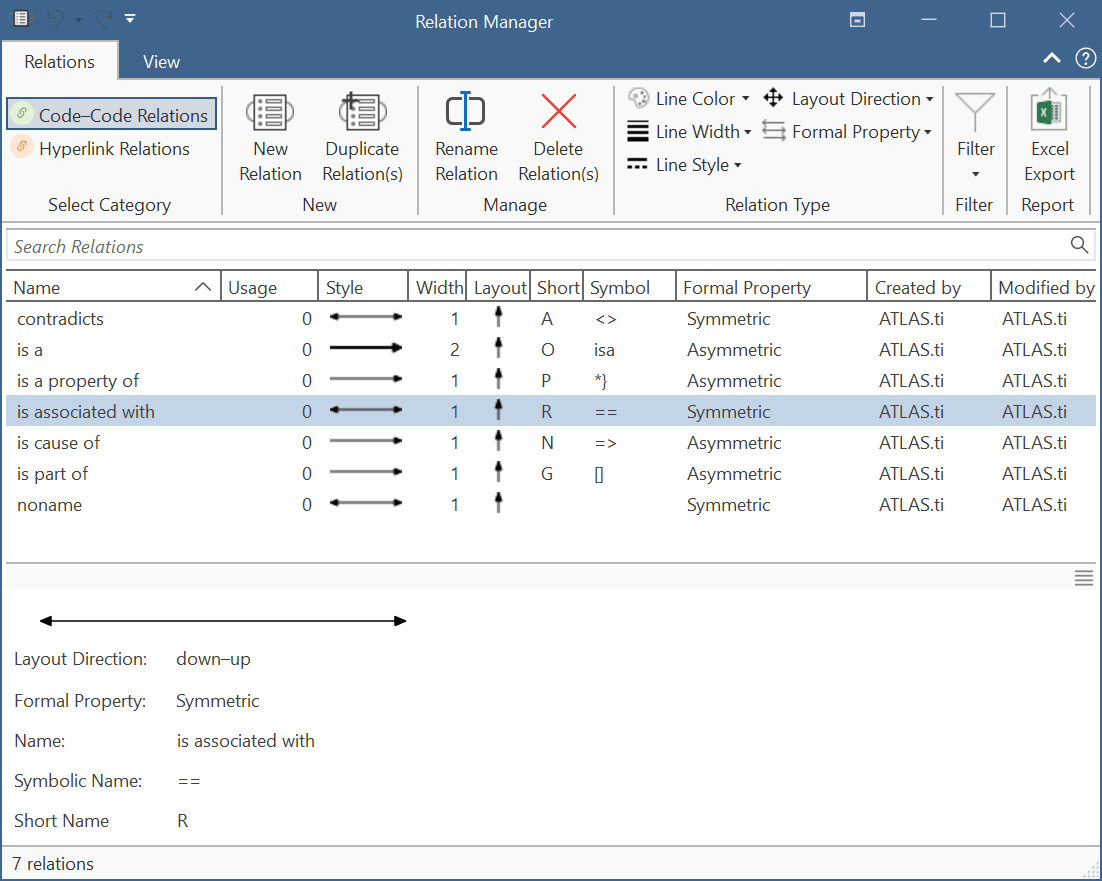

Vaya a la pestaña Inicio, haga clic en la flecha desplegable del botón Vínculos y seleccione Relaciones. Otra opción es seleccionar el botón Administrador de relaciones en la cinta de una red.
Existen dos Administradores de relaciones: uno para las relaciones código-código y otro para los hipervínculos (relación cita-cita):
En el lado izquierdo de la cinta del administrador de relaciones, seleccione Relaciones código-código o Relaciones de hipervínculos.
Haga clic en el botón Nueva relación.
Ingrese un nombre para la relación, seleccione un color y una propiedad. Luego haga clic en Crear. Si necesita más información sobre las propiedades de las relaciones, consulte Acerca de las relaciones.
Las nuevas relaciones se almacenan junto con el proyecto en el que se utilizan. Por lo tanto, se puede crear un conjunto único de relaciones para cada proyecto.
Editar relaciones existentes
Para modificar una relación existente, abra el Administrador de relaciones para códigos o citas (ver arriba).
En el lado izquierdo de la cinta del administrador de relaciones, seleccione Relaciones código-código o Relaciones de hipervínculos.
Seleccione la relación que desea modificar y cambie sus propiedades, como el color de línea, el grosor de línea, el estilo de línea, la dirección de disposición o la propiedad. También puede cambiar el nombre de la relación. Todas las opciones se encuentran en la cinta del Administrador de relaciones.
Si la relación que se está modificando ya está en uso en el proyecto cargado actualmente, los cambios tendrán efecto inmediato y se almacenarán junto con el proyecto al guardarlo.
